EAGLE 超音波距離測定器 Ver2

EAGLE パターン設計事例集

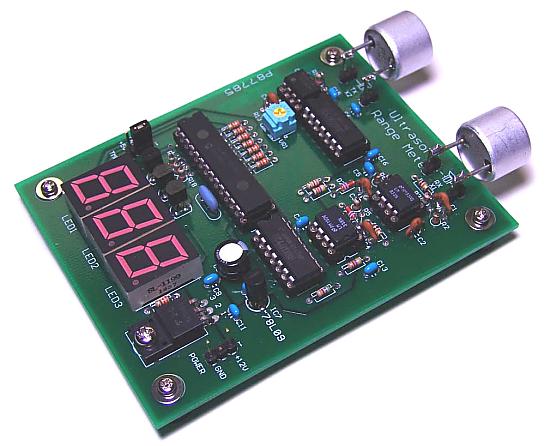

超音波距離測定器 Ver2

ここでは超音波距離測定器の回路を若干変更した超音波距離測定器 Ver2の基板パターンを紹介します。変更内容は送信回路の40KHz発信回路を555ICに変更しました。初期に作成したものはソフトウェアで40KHzの発振制御をしていますが、調整が難しいので、ハードウェアに置き換えました。そのため、ソフトウェアの変更が必要です。

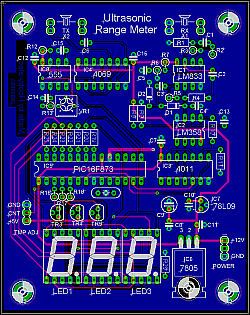

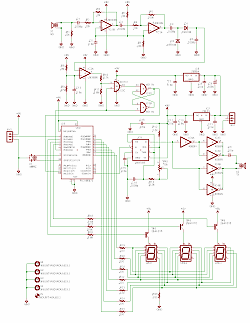

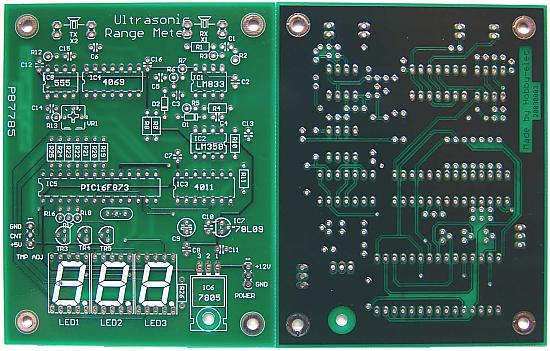

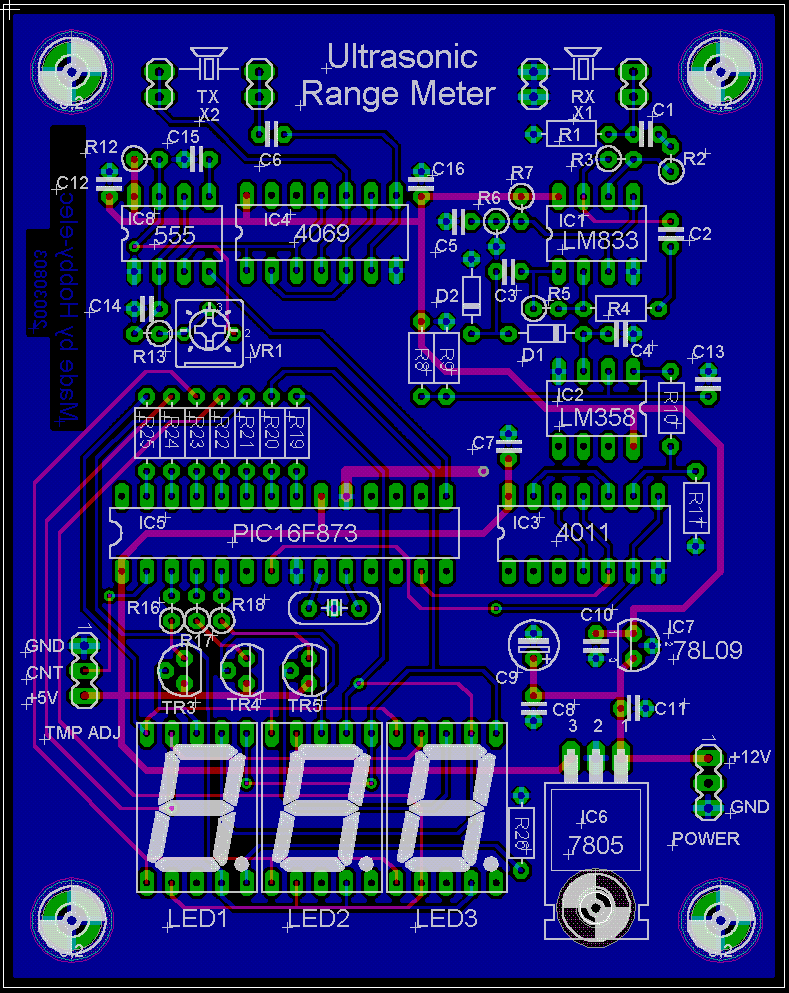

回路図	パターン図プリント基板の大きさは 3.94 x 3.13 inch です。
画面をクリックすると拡大図が表示されます。
