ここではPICを使用したLEDフラッシャーのプリント基板パターンをEAGLEで作成した例を紹介します。
PICのソフトウェアも一度スイッチを押したらその表示パターンを保持するように変更してみました。

パターン１	右から左に移動		パターン４	左右から中央に移動
パターン２	中央から左右に移動		パターン５	左から右に移動
パターン３	左右に往復			電源投入時はパターン３

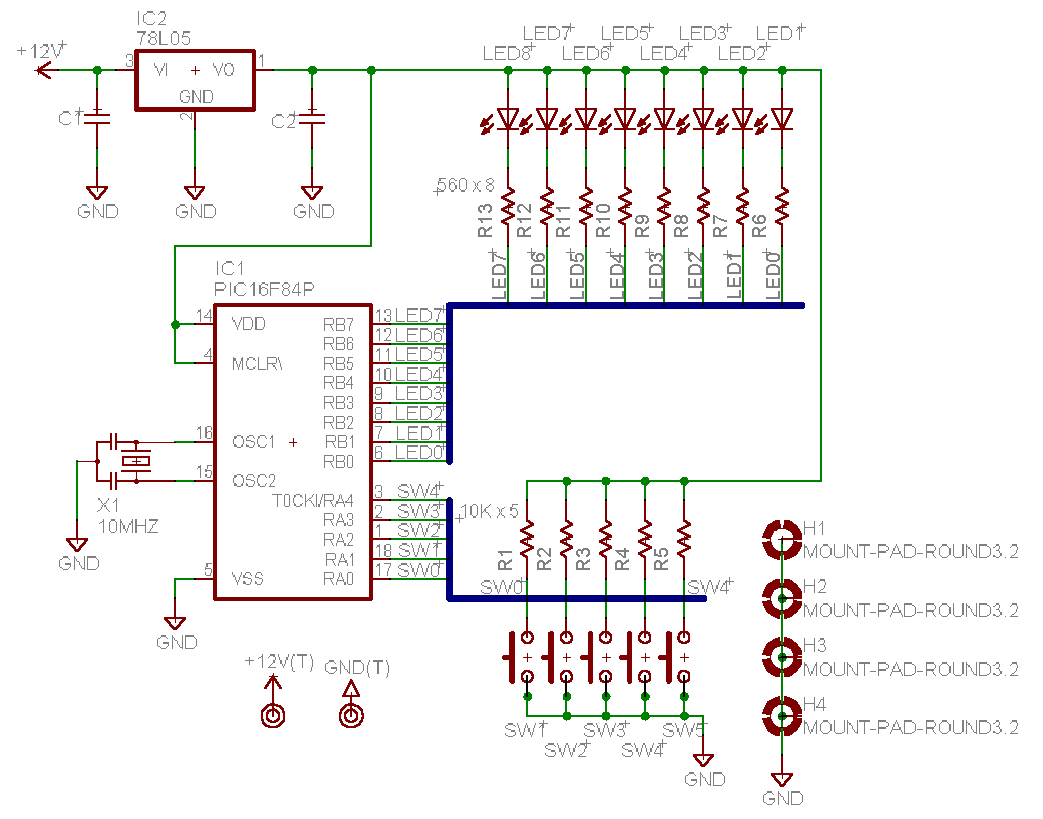

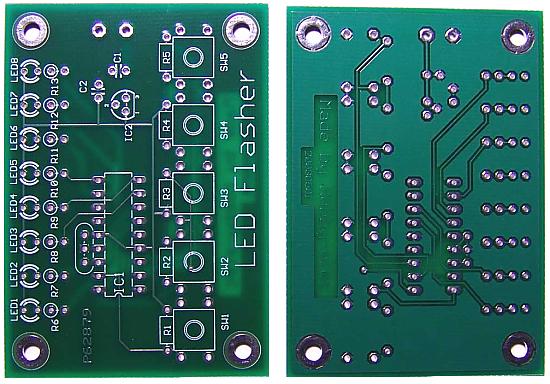

回路図	パターン図 プリント基板の大きさは2.76 x 1.97 inchです。
画面をクリックすると拡大図が表示されます。

プリント基板　ガーバーファイル	eagle_flasher.zip
PIC　ソースプログラム	led_flash_source.zip
PIC　HEXファイル	led_flash_hex.zip
