液晶温度計　性能測定

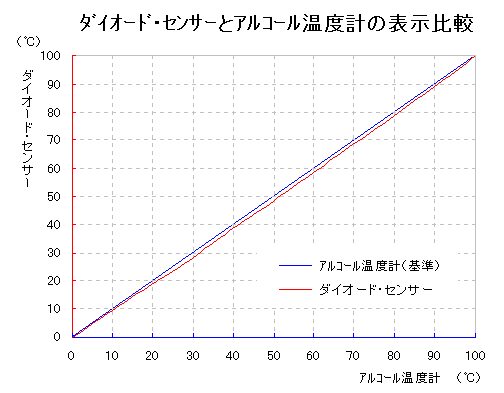

温度計の調整は氷水を使用してＶＲ２により０℃の設定を行います。また、沸騰しているお湯を使用してＶＲ１により１００℃の設定を行います。 以下のグラフはアルコール温度計と同時に測定した今回の温度計の表示値です。基本的にはシリコンダイオードの順方向電圧は−２ｍＶ／℃で変化しますが、ダイオードの種類により電圧の変化は直線的ではありません。 ０℃と１００℃を設定した後、アルコール温度計の値と比較するとダイオードセンサーの温度表示が若干低い値を表示しました。グラフでは大きくずれていないように見えますが、３０℃から８０℃の間で最大１．５℃の差がありました。
