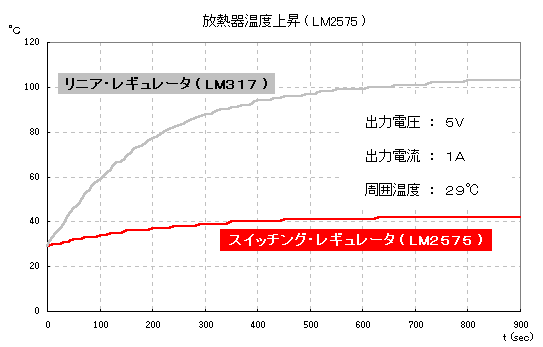

3端子レギュレータでの発熱と比べるために今回作成したスイッチング・レギュレータでの放熱器温度上昇を測定してみました。12Vの入力電圧で出力電力として5W(5V x 1A)を取り出した場合の温度上昇です。 3端子レギュレータの場合には7Wがレギュレータで消費されますが、スイッチング・レギュレータの場合には約1Wの消費電力です。使用した放熱器の大きさが違いますので、厳密な比較にはなりません。あくまで目安です。 熱電対型の温度測定器のプローブを放熱器に付けて時間とともに変化する温度を測定しました。 今回使用した放熱器は以下のようなサイズです。 |
