折り曲げ加工装置−２
温度計電源　性能評価


ＬＥＤを使用した安定化電源の負荷による性能評価をしてみました。今回使用する温度計は１．５Ｖの電源で１５０μＡの電流なのでその前後の負荷による電圧の変動を測定しました。
負荷抵抗は１ＫΩから１５ＫΩの間を１ＫΩステップで変化させています。



負荷抵抗１０ＫΩ（電流１５０μＡ）付近では電圧が安定していることが分かります。負荷抵抗を小さくすると電圧が降下しています。ＬＥＤの電圧が約１．７Ｖであるため、１．５Ｖの電圧にするために抵抗器で電圧を下げています。そのため負荷電流が増えると電圧降下用の抵抗器での電圧が大きくなり、負荷電圧が低下することになります。ＬＥＤの両端の電圧はこの測定範囲ではほとんど変化していません。

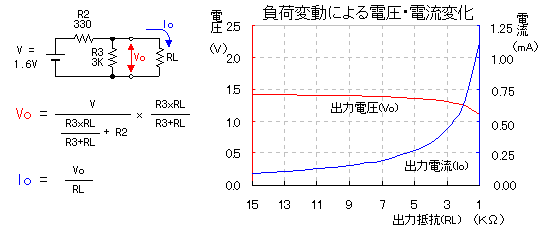

純粋に計算上での電圧、電流の変化をグラフにすると以下のようになります。



抵抗器（Ｒ２）の値を小さくすれば、電圧の低下を少なくすることができます。しかし、当然Ｒ３も小さくしなければならないため、負荷の有無に関係なく多くの電流が安定化回路内部で消費されることになります。それほど大きな電力でもないので、より安定した電圧にしたい場合にはこれらの抵抗値をさげるのも良い方法です。

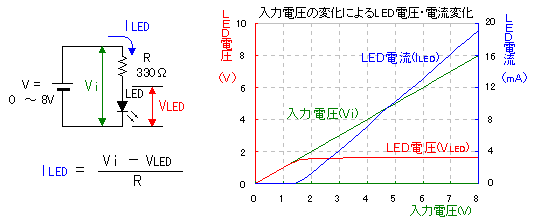

ＬＥＤに流れる電流の変化によるＬＥＤ順方向電圧の変化を測定した結果を以下に示します。
入力電圧（緑線）を上げるとＬＥＤに流れる電流（青線）は増加します。しかし、ＬＥＤの両端の電圧（赤線）は約１．６Ｖで一定になることが分かります。この電圧はＬＥＤの種類により多少変わります。
